文件、載體智能存放柜技術方案
一、用戶需求
現有涉密文件和移動存儲載體在使用過程中，存在手工登記臺賬耗工耗時、領用情況不直觀、逾期使用無法及時發現、手工盤點工作量大等問題。
我公司采用軟、硬件自主研發成果，結合微電子電路控制、射頻天線、電子標簽、身份識別等成熟技術開發的涉密載體集中存放管控系統可完全解決上述問題，滿足用戶實際使用需求。系統根據用戶的秘級設定對涉密載體的各種使用狀態進行全過程記錄。后臺管理軟件支持文件智能識別錄入、跟蹤定位、關鍵字檢索、借閱管理、文件回收、歸還提醒、違規報警等功能要求。通過自動盤點可生成電子臺賬。在節約人力資源的同時可大幅提升用戶單位對涉密載體的管理效率和水平。
二、系統概述
2.1硬件構成

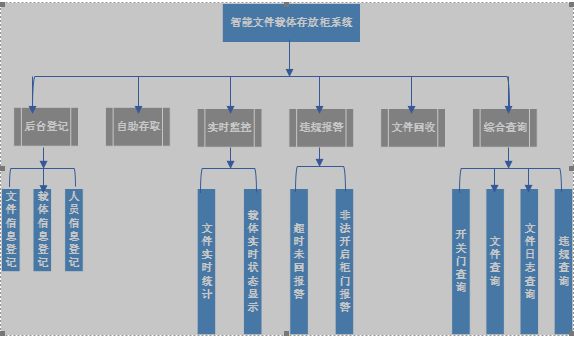

2.2功能框圖
后臺登記：系統管理員通過后臺管理軟件將涉密公文和涉密載體基本信息錄入系統，設置好管理取用權限，對每份公文和載體粘貼電子標簽，并放入存放柜內。
自助存放：通過系統軟件進行自助借用申請，歸還。
實時監控：監控中心實時監控全部公文、載體的存放、取走情況和報警信息；各業務部門實時監控本業務部門的文件、載體使用情況和報警信息，及時發現并糾正問題。
違規報警：監控中心實時監控文件的借閱、歸還使用情況，對超過借閱期限的文件進行報警提示。
文件回收：系統管理員可按照每年半年或每年度或根據條件查詢，對涉密公文進行一次性回收，并做系統注銷標識。
綜合查詢：系統管理員通過綜合查詢可以查詢柜門使用情況，文件使用日志、違規記錄查詢、載體使用日志。
2.3工作流示意圖

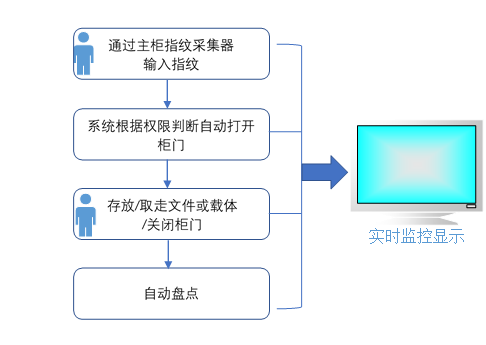

2.3.1自助存放流示意圖

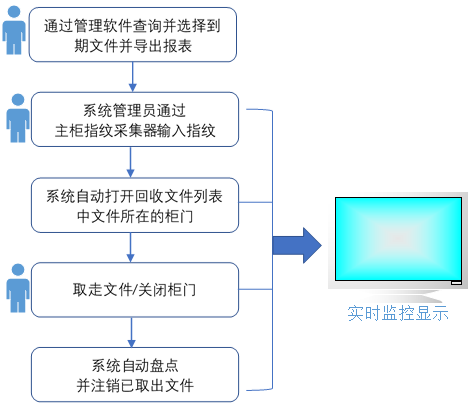

2.3.2文件回收流示意圖
2.3.2違規報警流示意圖

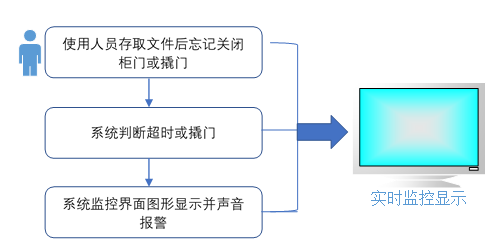

文件載體超時未回報警

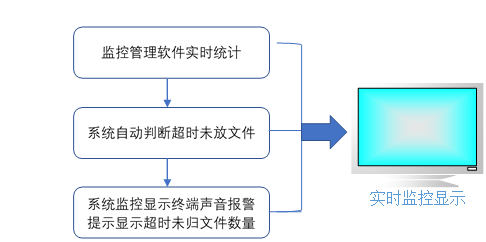

柜門超時未關或撬門報警
三、硬件設計
文件柜（主柜）硬件主要：控制單元和存放單元組成?？刂茊卧ǎ河|摸屏、指紋采集器、電源、交換機、RFID讀寫器、主控器；存放單元包括：柜體、門控電路板、液晶名片、射頻天線、UHF電子標簽組成。
載體柜（從柜）硬件主要由：柜體、主控器、門控電路板、RFID讀寫器、射頻天線、液晶名片、抗金屬UHF電子標簽組成。
其中通用設備采用成熟產品，控制電路全部自主研發、設計、生產。
監控中心包括：70寸觸摸屏、智能文件載體存放柜實時監控管理系統。
3.1文件/載體柜硬件系統功能
1)一組文件柜由1個控制單元和6個存放單元組成，每個存放單元可存放150份文件，一組文件件可存放900份文件；
一組載體柜由12個柜門組成，通過軟件配置使柜門與使用人對應。可用于存放筆記本電腦、移動硬盤、U 盤、照相機、錄音筆等涉密載體。
2)使用人在控制單元指紋采集器輸入指紋即可打開指定柜門；
3)每個文件/載體粘貼一個或多個UHF電子標簽做為文件/載體標識，通過電子標簽文件/載體柜可判斷文件/載體是否在位。使用人通過指紋打開柜門歸還、借閱文件，關閉柜門后系統自動盤點并將操作信息（開門、關門、文件數量等）上傳到服務器。
4)使用人忘記關門，文件柜/載體柜會發出提示音，提示關門。若柜門被撬，文件柜/載體本地和監控中心會同時發出報警聲。
5)柜內文件/載體盤點準確率100%；
6)文件柜控制單元與服務器中斷連接后，觸摸屏和指紋采集器可直接控制柜門的開關和文件柜數據存儲，待與服務器恢復連接后，觸摸屏數據回傳到服務器保存。
7)保密室安裝兩臺70寸觸摸一體機，用于安裝監控管理軟件，實現后臺登記、實時圖形顯示（開、關門狀態；文件/載體狀態；文件/載體狀態統計）、違規報警等功能
8)每個柜門上配置有液晶名片，可用于顯示組名或人名，柜門編號、文件總數、在位數量、取走數量。
3.2柜體設計
3.2.1文件柜柜體設計
本方案文件柜體整體采用1.5MM冷軋鋼板，內部及表面做磷化防銹、采用灰白色塑粉做防靜電噴塑處理。設計尺寸為：2000（高）*1200(寬)*420（深），每組柜體分為兩大區域：中控單元區域和存放柜區域，存放柜區域分三層，每層2個小柜門，共6 個小柜門。每個小柜門分上下兩層、每層高25公分,每個小柜門可存放 A4 規格文件 150 份，故每組格最多可存放900份文件。每個柜門均配置液晶名片。
文件柜示意圖
3.2.2載體柜柜體設計
本方案載體柜體整體采用1.5MM冷軋鋼板，內部及表面做磷化防銹、采用灰白色塑粉做防靜電噴塑處理。設計尺寸為：2000（高）*1200(寬)*420（深）深度可根據用戶實際存放需求增至500MM深，每組柜分6層，每層2個柜門，每柜門內置可調節隔板一塊，內部掛鉤設計（可掛置U盤等小體積載體），每個柜門均配置液晶名片。
載體柜結構圖
四、軟件設計
4.1開發環境
軟件開發環境列表
軟件平臺操作系統架構數據庫開發工具
觸摸屏Windows10及以上基于網絡的C/S架構MysqlVisual C#
監控中心Windows10及以上基于網絡的B/S架構MysqlJAVA C++
4.2文件柜軟件系統功能
4.2.1登錄
系統管理員通過瀏覽器在地址欄中輸入http://服務器IP地址:8080/html/login 進入如下圖所示界面,輸入用戶名和密碼登錄進入系統。根據不同的用戶角色進入的系統界面不同。
4.2.2功能組成
文件柜軟件功能包括：
1）實時監控：通過圖形方式顯示柜門的開啟、關閉、柜門內存放的文件數量、在位數量、文件數量統計
2）系統基礎設置包含年度管理、人員管理、文件類別維護、文件秘級管理、智能文件柜管理功能
3）登記文件：將接收到的文件按照文件的屬性（標題，密級、發文日期、頁數、份數、標簽號、接收人單位、姓名、存放位置等關鍵屬性）登記到系統中并存放到柜
4）文件回收：每年半年或每年度，保密室回收一次涉密公文，在后臺管理系統予以注銷。
5）綜合查詢包含文件柜開關門記錄查詢、文件查詢、文件日志查詢、超時未回查詢；
a)文件柜開關門記錄查詢：可以查詢柜門的使用記錄（什么時間，哪個使用人開啟了柜門。）
b)文件查詢：可以按照標題、密級、使用人等關鍵字查詢文件。
c)文件日志查詢：查詢文件的使用軌跡查詢（從進入系統后的每個操作節點記錄。）
6）違規報警：實時統計未按規定規定放回來的文件進行超時未回報警、并記錄
7）文件統計:實時統計文件總數、借閱中數量、已回收數量、超時未回數量）
4.2.2.1年度管理
用來標記文件是哪年度錄入或者生成的，每個自然年第一次打開系統時自動創建年度?？砂凑漳甓冉y(tǒng)計文件數量。
4.2.2.2人員管理
字段：姓名，部門、職務（權限）、登錄密碼，指紋（需要采集指紋信息），柜門（可分配1個或多個柜門）
權限分為：系統超級管理員，處室管理員、使用人員
系統管理員在觸摸屏可以同時開啟多個柜門（
1、初次登記完文件，將文件放入柜內時，在觸摸屏上可同時打開待歸檔文件所在的柜門。
2、回收文件時，在系統中導出了回收文件列表，在觸摸屏上可同時打開回收文件所在柜門）
4.2.2.3部門管理
以“系統初始化”時的部門為父部門的基礎上“創建“二級部”或“處室”，
“刪除”二級部或處室時如果部門下有人員信息提示“該部門下有人員，請先將人員刪除后再次刪除”
4.2.2.4文件類別維護
文件類別可通過頁面添加、編輯、刪除。文件類別有：通知，合同，命令、通報、簡報、意見、決定、決議、會議紀要、請示、批復、綜合性總結、工作情況報告、調查報告、計劃、規劃、工作要點等。
4.2.2.5文件狀態定義
文件狀態（待歸檔、已歸檔、借閱中 /超時未還、已歸還、待回收、已回收）0待歸檔 1 已歸檔 2 借閱中 3超時未回 4 已歸還 5待回收6已回收
待歸檔：文件錄入數據庫中，未點擊歸檔按鈕，可進行重復編輯。（或者）
已歸檔：點擊歸檔后，文件信息不允許修改，文件入柜中并下發通知給接收人。
借閱中：文件歸檔后方可借閱，借出后，文件狀態為借閱中
已歸還：借閱人將文件歸還入柜后，文件狀態為已歸還
待回收：系統管員按照年度、半年或系統管理員自定義條件進行了文件回收操作。文件狀態為待回收
已回收：管理員取出文件進行物理銷毀，操作銷毀按鈕后文件狀態為已銷毀。
4.2.2.6文件秘級
絕密：使用周期為1天（可設置）
機密：使用周期為7天（可設置）
秘密：使用周期為10天（可設置）
內部：使用周期為30天（可設置）
不同密級文件有不同的使用周期，文件被人借閱后按照文件密級周期確定歸還期限。超過期限后記錄并報警提示（B/S軟件監控終端有超時未回統計數字（點擊“超時未回數字”，可以顯示詳細列表）和聲音報警（計算機提示音）。超時未回事件發生時，立即連續響三次（每三秒響一次）結束。）。
4.2.3文件登記
數據庫字段：RFID電子標簽號（自動生成：根據每次錄入的第一個標簽號自動增加1個編號的方式自動填寫，）、標題、發文單位、文號、密級、文件類別、緊急程度、公文成文日期、份數、頁數、接收人（超級管理員不包含在接收人中）、柜門號（根據接收人自動填充柜門號，柜門號規則：X(柜號)-Y（門號）-Z（位置號手寫）備注。
文件錄入保存后文件的初始狀態為“待歸檔“，超級管理員放入文件柜內根據檢測結果將檢測在位的文件置為“已歸檔”。
按照文件屬性進行“添加”、“編輯”，“刪除”、“歸檔”（歸檔后文件記錄不可以刪除，可以進行銷毀、如果文件進行了銷毀對其文件進行“狀態標記”）。
4.2.4文件回收
顯示已回收文件總數
文件銷毀是指將文件進行碎紙或打漿前的檔案柜清理操作，此工作由系統管理員進行操作：
系統管理員進入回收界面，列出“已到期”文件（用戶自定義文件保存期限），系統管理員手動選擇（可以全選，單獨勾選）已到期文件，點擊“回收”按鈕更新文件狀態為“待回收”并導出報表。系統管理員到文件柜處輸入指紋打開文件所在柜門后----取出文件------核實文件----關閉柜門后-系統盤點檢查更新回收文件狀態為“已回收”。
4.2.5綜合查詢
4.2.5.1文件柜開關門查詢
可以查詢柜門的使用記錄（什么時間，哪個使用人開啟了柜門。）
4.2.5.2文件查詢
可以按照標題、密級、使用人等關鍵字查詢文件。
4.2.5.3文件日志查詢
文件日志查詢：查詢文件的使用軌跡查詢（從進入系統后的每個操作節點記錄。）
4.2.6文件統計
文件總數匯總，當前文件匯總（實際存放數量），在位總數、當前借閱中匯總、超時未還。
每個“柜門”上顯示當前柜門在位數量。例如：48，柜體標題當前柜體內文件總數，取走數量720/480。
4.2.7 C/S架構軟件（觸摸屏端軟件）
C/S架構軟件采用C#開發語言及MYSQL數據庫，安裝在觸摸屏上，使用人員進行借閱和歸還文件。
4.2.7.1登錄（觸摸屏端）
使用人可以使用用戶名+密碼方式、或者使用指紋方式驗證登錄系統
1、登錄成功人員對應柜門自動打開，觸摸屏顯示該人員的“借閱/歸還文件列表”，
2、關閉柜門后系統自動檢測取走/放回的文件。更新“借閱/歸還文件列表”狀態并顯示。
4.3載體柜的軟件系統功能：
軟件采用B/S架構，采用MYSQL數據庫，開發語言使用JAVA。安裝在服務器上，系統管理員通過瀏覽器在地址欄中輸入http://服務器IP地址:8080/html/login 進入如下圖所示界面,輸入用戶名和密碼登錄進入系統。根據不同的用戶角色進入的系統界面不同。
登錄界面
4.3.1載體主監控界面
主監控界面
4.3.2系統設置
在下圖處右鍵單擊彈出—“系統設置、綜合查詢”菜單，選擇“系統設置”進入“系統設置”界面，本界面包括：部門處室信息管理、載體密級設置、載體類別管理、保密柜信息管理、涉密載體信息管理、使用人信息管理、賬號安全（修改本賬號密碼）。
4.3.2.1處室信息管理
進入“系統設置界面”后，通過點擊左側菜單“部門處室”進入處室信息頁面，在本頁面進行“本部門處室信息”增加、編輯、刪除。
4.3.2.2載體密級設置
初始化載體安全等級用于標識載體的密級和對應的超時未回周期。在系統確定載體超時未回的情況下，將記錄載體狀態為超時未回并自動提示報警。
4.3.2.3載體類別管理
本系統可以針對多種載體類型進行集中管理，初始化圖標后可以容易區分載體。
4.3.2.4保密柜信息管理
進入“系統設置”界面后，通過點擊左側菜單“保密柜”進入保密柜信息頁面，在本頁面進行“保密柜信息”增加、編輯、刪除。
4.3.2.5使用人信息管理
進入“系統設置”界面后，通過點擊左側菜單“使用人”進入使用人信息頁面，在本頁面進行“使用人信息”增加、編輯、刪除、查詢（通過查詢快速定位到具體的使用人位置，然后進行編輯）。
4.3.2.6載體登記
進入“系統設置”界面后，通過點擊左側菜單“涉密載體”進入涉密載體信息頁面，在本頁面進行“涉密載體信息”增加、編輯、刪除、查詢（通過查詢快速定位到具體的卡片位置，然后進行編輯）。
4.3.3綜合查詢
在上圖處右鍵單擊彈出—“系統設置、綜合查詢”菜單，選擇“綜合查詢”進入“綜合查詢”界面，本界面包括：開關柜門查詢、載體存放查詢、借出載體查詢、授權歷史統計。
4.3.3.1開關門記錄查詢
進入“綜合查詢”界面后，通過點擊左側菜單“開關柜門查詢”進入開關柜門查詢頁面，系統管理員可以按照柜體、柜門、時間段組合查詢想要的記錄并生成電子報表。
4.3.3.2載體存放查詢
進入“綜合查詢”界面后，通過點擊左側菜單“載體存放查詢”進入載體存放查詢頁面，系統管理員可以按照使用單位、載體編號查詢想要的記錄并生成電子報表。
