方案設計書
1 手機信號屏蔽項目的需求分析
監獄安裝手機信號屏蔽系統的重要性
隨著手機這種移動通訊工具的不斷發展和普及、個人移動通信手段技術水平不斷提高，特別是3G、4G技術的推廣和應用后，對于像公安部門、勞動教養所、看守所、戒毒、部隊等類似地區的負面作用越來越突出，在監管場所中，手機這樣的移動通訊工具是被明令禁止的，不但對外來人員，對管理人員也應如此。一旦手機被帶入涉密場所并付諸使用，將會給單位的管理、安全、發展帶來極大的危害。一些人通過非法偷運的手機在涉密場所中打電話、發短信、獲取資料，正因為如此，在涉密場所內安裝手機信號屏蔽系統已到了迫在眉睫的程度！
手機信號屏蔽系統該如何建立
建立手機信號屏蔽系統應考慮哪些因素
n 來自于基站的影響
目前國內中國移動、中國聯通、中國電信在全國各建有基站數十萬座，各個基站的功率、信道數都不盡相同，各基站與場所距離遠近不同，一般建議安裝手機信號屏蔽系統的場所附近兩三百米內最好不要有基站，如果有基站，都需要重點考慮因基站過近、信號過強帶來的影響！
n 來自于各建筑布局的影響
各個場所的規模、建筑數量、結構、大小、層高等都不一樣，各個場所周邊的手機基站分布的方向、功率、地形等因素都不盡相同，從遠處基站傳送過來的手機信號強弱也就不一，每一個場所如何布點都是需要根據實際現場情況來設計的！
n 其它方面的影響
即使在同一環境中，基站信號受風擾、空氣濕度等影響，也會造成信號場強的波動起伏，另外也存在室內、室外空間的場強差異、地面、建筑結構、材質及金屬物品對手機屏蔽信號造成非常復雜的不利影響。
n 屏蔽設備的選型和技術指標
依據項目經費來合理規劃對于屏蔽設備的選型，屏蔽設備選型應注意它的屏蔽半徑的大小（即功率大?。?、性能穩定性、壽命長短等，也要依據現場環境決定是否在選型上同時考慮搭配使用半徑可調（即功率可調）的手機信號屏蔽器、或者搭配使用定向天線來控制屏蔽信號的主體發射區域（方向）。
n 來自于人為因素和機器正常損耗的影響
安裝手機信號屏蔽系統，多數屏蔽終端安裝的位置相對來說較高或者稍有隱蔽，不被常人查覺，但未必就能防止人為破壞，必須要考慮將來人為因素的影響，這包人為損壞或者切斷屏蔽器的供電，
手機信號屏蔽器這種電子產品隨著工作時間的累積，本身也會有正常的損耗，安裝的若干個屏蔽點位難保每一天都能百分之百都在穩定運行，作為管理人員應當能有一套簡單方便的集中控制系統來及時發現人為損壞或者正常損耗的屏蔽點位，并迅速安排檢修排查。
建立手機信號屏蔽系統應做哪些準備
n 明確屏蔽區域的范圍，是場所內點區域（或建筑物內）屏蔽還是整個圍墻大院內全都屏蔽；
n 明確屏蔽項目的預期規劃和效果，包括整個手機屏蔽項目的規劃經費，是籠統的僅僅安裝屏蔽器來達到屏蔽效果還是進行科學的、智能化的集中控制式的屏蔽；
n 準備好單位平面圖并標注出監區內的各建筑的名稱、布局、尺寸、層高等。同時也應標注出場所周邊環境情況，特別是圍墻周邊數百米范圍內的辦公區域位置、民宅或社會廠企等位置等；
n 劃分出重點屏蔽區域、非重點屏蔽區域及不需要被屏蔽的區域；
n 了解場所周邊的基站分布情況（方位及所屬通訊公司）；
n 對將來手機屏蔽系統建設項目的經銷商或廠商到現場勘察、測試有所準備；
2 傳統僅安裝屏蔽器的方案與手機屏蔽網智能管理系統的優缺點對比
針對一個場所信號屏蔽，無論是采用小功率屏蔽器蜂窩式布點的方法，還是采用大功率手機屏蔽器為主、小功率屏蔽器輔助補充盲區的方案，整個場所都將會安裝上若干個手機信號屏蔽點位，對于這若干個屏蔽點位，并非是安裝上去開機測試達到屏蔽效果就能算作項目圓滿完工的，如何確保這若干個手機信號屏蔽點位日后正常穩定的運行才是整個手機信號屏蔽項目的關鍵！
目前國內單純只安裝手機信號屏蔽器的缺點
n 統一開、關不方便
手機信號屏蔽器臺數過多后，特別是監區內多個樓幢都實施屏蔽后，難以集中統一的開通、關閉；即使通過統一布置電源線、需有專人負責按時進行開、關；
n 無法獲知屏蔽器的工作狀態和故障與否
所有手機信號屏蔽器開通后，管理人員無法即時獲知哪些點位的屏蔽器是否正常工作；
n 不節能環保、不利于設備保養
籠統的將所有屏蔽器長年處于開通狀態，不利于節能、不利于環保、也不利于設備保養、縮短設備使用壽命；（像工廠區、食堂、倉庫等晚上都是無人狀態、無需將這些位置的手機屏蔽器每天24小時連續開機運行）
n 不方便分組控制或點對點控制
無法精確的任意分組或者點對點的進行定時開關控制；
n 不能預防故意破壞屏蔽器的現象
對于人為的故意損毀、切斷電源等影響手機信號屏蔽器正常工作使用的，管理人員無法即時判定和獲知；
n 對人為關閉屏蔽器過程無法追蹤排查
對于人為高明一點的破壞行為無法追蹤和排查（例如：某些在夜間無人監管的情況下切斷屏蔽器電源，待第二天早上再恢復屏蔽器的正常供電）。
安裝手機屏蔽器智能管理系統的優點
n 每個手機信號屏蔽點位有效屏蔽目前市面上的所有手機信號
本套系統中配置的手機信號屏蔽器能有效屏蔽目前市面上的GSM、CDMA、DCS、PHS、3G、4G等多種制式、類別的手機信號，其中：
GSM（移動、聯通的2G）：925-960MHZ；
CDMA（CDMA 1X）：870-880MHZ；
DCS（移動、聯通的2G輔助頻段）：1805-1880MHZ；
PSH（小靈通）：1900-1920MHZ；
3G（移動TD-SCDMA）：2010-2025MHZ；
3G（聯通WCDMA）：2130-2145MHZ；
3G（電信CDMA2000）：2110-2125MHZ；
4G（移動、聯通、電信）：2555-2655MHZ；
n 無需布置控制線路、安裝施工更為簡單
全套系統以電力載波為技術核心、無需集中布線（給手機屏蔽器供電的電源線也無需集中布線），各屏蔽器之間或者屏蔽器到主控電腦之間也都無需布線，各屏蔽點位僅需就近取電即可（給屏蔽器供電的電源線既作為供電使用，又作為傳輸遠程控制信號來使用）。
n 軟件統一集中控制和管理、電子地圖簡單明了
整套系統通過一套主控軟件來控制和管理，管理人員可以通過主控軟件上的單位結構圖（相當于單位電子地圖）對于監區內的屏蔽狀態一目了然。
n 自由分組、可全開、全關，可分組（分樓幢、分區域）開關，可點對點開關
管理人員通過主控電腦上的主控軟件可以精確的點對點或者分組（即分區域或分樓幢）控制任意屏蔽點位的開、關；
n 掌握所有屏蔽器的運行狀態和故障與否、可實時查詢和自動查詢、自動報警
管理人員可以手動或者自動查詢每一個手機屏蔽器的工作狀態，對于出現故障或損毀的手機信號屏蔽器能即時發現，在自動查詢狀態下，對出現故障的屏蔽點位能即時提供聲、光報警并明確告知屏蔽器所在位置；
n 可以定時開關、定時計劃任意編、節能環保
可以通過軟件對任一點位或分組進行精確的定時開、關控制；將一些不需要長年連續開機的位置起用定時后，有利于節能、利于環保、利于延長設備使用壽命；
n 日志功能有助于追蹤排查
完善的系統日志功能會記錄下每一臺手機屏蔽器的工作狀態、管理員或操作員的操作日志，同時對于那些更高明的破壞行為具有追蹤和排查功能（例如，在夜間切斷屏蔽器電源、白天再恢復供電后，這個過程將被自動查詢到并且記錄到日志中）。
3 系統結構示意圖

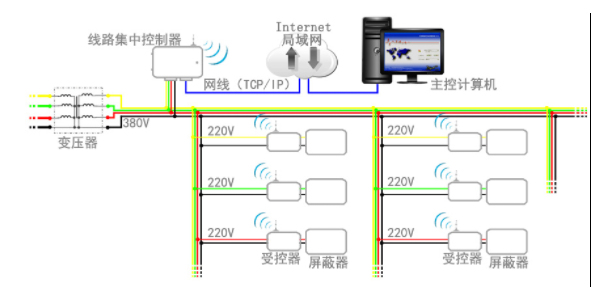

監獄手機屏蔽器智能管理系統的拓撲結構圖

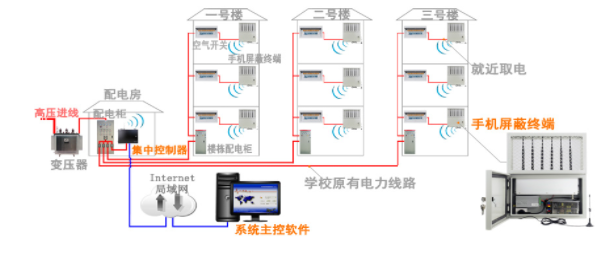

監獄手機屏蔽器智能管理系統的安裝結構示意圖
監獄手機屏蔽器智能管理系統的系統組成
整套系統包括：A、系統主控端；B、手機信號屏蔽終端；

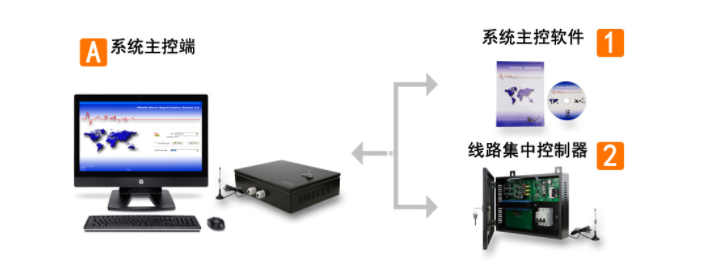

系統主控端
系統主控端包括：線路集中控制器、主控軟件、主控計算機：
其中：主控軟件對于計算機無特殊配置要求，能運行Win XP以上系統、有聲卡、網卡即可；線路集中控制器通過網絡與主控計算機通訊，主控端與所有的手機信號屏蔽終端間不需要任何連接，遠程控制信號通過電力載波和無線通訊兩種方式傳輸。

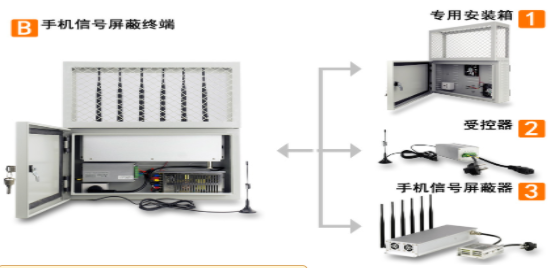

手機信號屏蔽終端
手機信號屏蔽終端包括：手機信號屏蔽器、受控器、專用安裝箱（可選）：
其中：專用安裝箱是可選部件、起美化、防護作用。手機信號屏蔽器的型號可以更換。交貨時，如設備清單中帶有專用安裝箱，我公司會將屏蔽器、受控器、電源、散熱風扇、插座等全部裝配到位?？蛻羰盏截洉r僅需完成將安裝箱掛墻、通電（AC220V接入箱內插座）的工作。 手機信號屏蔽終端安裝時，僅需就近取電，無需另布控制線路。

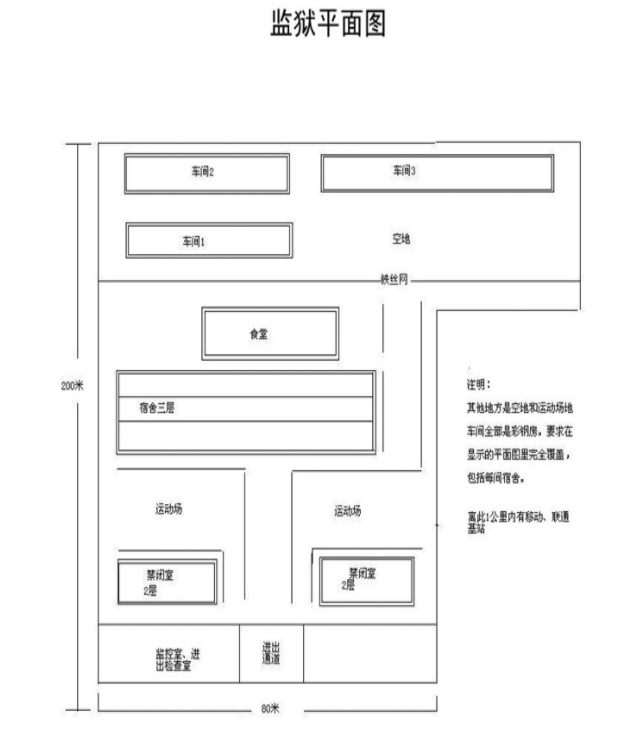

4 監獄平面圖及屏蔽點位預估圖

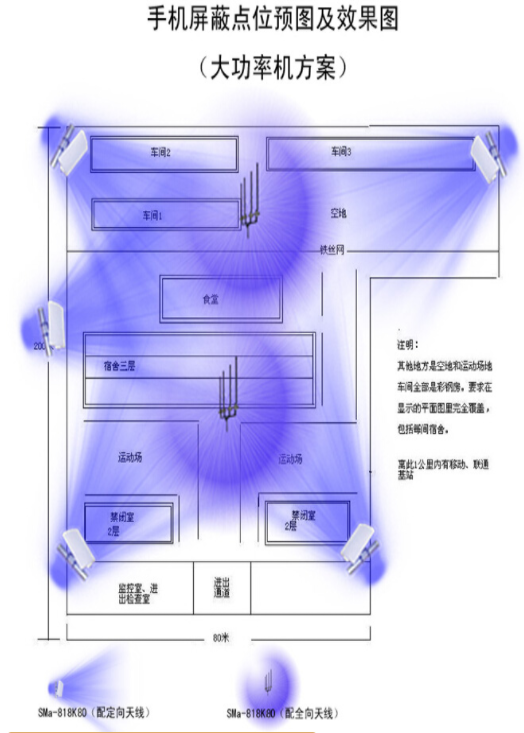

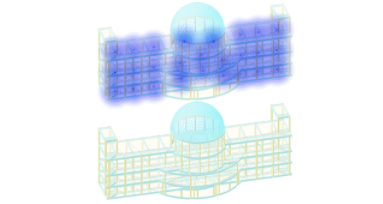

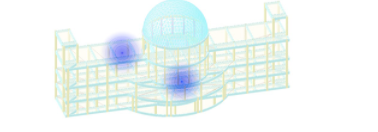

屏蔽點位預估圖（屏蔽效果圖）
本方案中采用的是以大功率手機信號屏蔽器為主、小功率手機信號屏蔽為輔補充盲區的布蜂窩式布點方式，主要包括SMa-818K80型大功率手機信號屏蔽器（單機發射功率80W）和SMa-818Z2型小功率手機信號屏蔽器（單機發射功率15W），方案中SMa-818K80型主要架設在監區的圍墻或者崗亭、建筑物樓頂等，SMa-818Z2型小功率屏蔽器主要安裝于一些建筑物內，采用壁掛式安裝，用于補充由于建筑墻體阻隔所產生的信號覆蓋盲區。
5系統主控軟件界面功能簡介
版權定制 / OEM定制

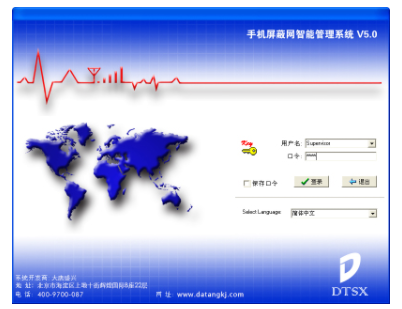

使用原版的系統主控軟件，啟動軟件登錄時顯示的登錄界面上會顯示版權信息，其中左下角顯示系統開發商版權信息，包括開發商名稱、地址、聯系電話、網址等，右下角會顯示品牌的注冊商標：

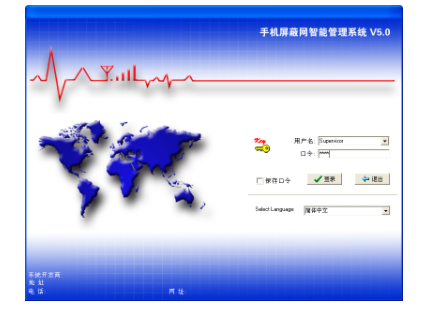

經授權的代理商或經銷商可以使用“中性版（OEM版）”的系統主控軟件，初次啟動軟件登錄時顯示的登錄界面上，左下角的系統開發商的信息將會空白顯示，右下角將不再出現的注冊商標。

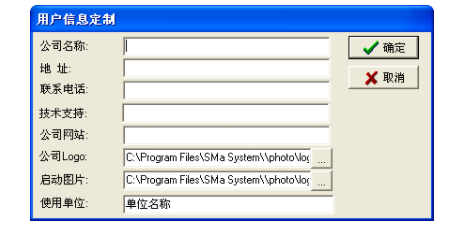

登錄系統軟件后，可以使用“用戶信息定制”來完善軟件的版權信息，其中包括：公司名稱、地址、聯系電話、網址等，同時可以更換登錄界面的背景圖，也可以通過更換LOGO圖來替換成授權單位的LOGO圖標（世界地圖的LOGO可以更換成公司LOGO，尺寸：410*250）
LOGO圖標：410*250：
完成信息定制后、可以通過點擊“幫助”菜單內的“關于”來查看輸入的內容及效果，同時，在下次啟動軟件時，登錄界面上左下角將會顯示出新錄入的版權信息的內容。

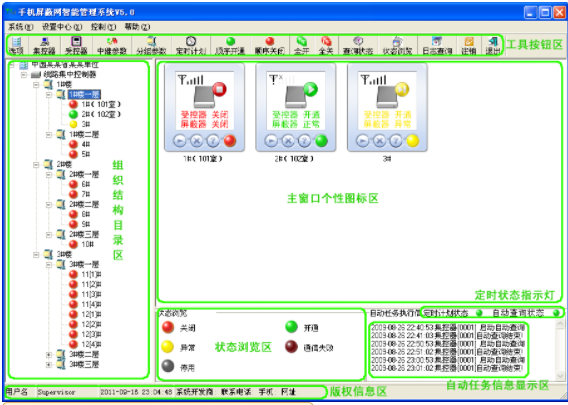

人機界面，操作簡便
n 工具按鈕區
點擊各個快捷按鈕可以進入各個設置界面或者執行相應操作指令；
n 組織結構目錄區
以樹狀結構顯示整個系統下的各個手機信號屏蔽器的點位及層級關系、相當于電子地圖；
n 主窗口個性圖標區
通過個性圖標較為醒目的顯示出當前層級分組下的所有手機屏蔽點位的工作狀態，同時，個性圖標上也有相應的按鈕可以對其進行開、關或查詢；
n 狀態瀏覽區
以五種不同的彩色閃爍燈來表示各個終端的五種工作狀態，雙擊各個燈閃圖標即可進入該工作狀態的顯示窗口，窗口中會列出所有工作狀態下的各個終端；

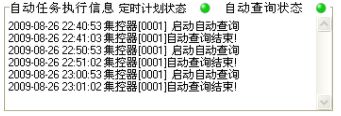

n 自動任務信息顯示區
在軟件執行“定時計劃”或者“自動查詢”時，實時將每一次定時計劃或者自動查詢指令的執行和完成情況顯示出來；
n 定時狀態指示燈
用戶在“選項”界面中鉤選中“啟動自動查詢”和“啟動定時計劃表”后，該區域將會以綠色球形圖標顯示出來，如果未鉤選，則以灰色球形圖標顯示；
手機信號屏蔽器的狀態實時反饋
軟件中共包括五種燈閃的顏色，分別對應五種狀態：
（綠閃）：表示受控器開通、手機信號屏蔽器開通且屏蔽器工作正常；
（紅閃）：表示受控器關閉、手機信號屏蔽器無供電（屏蔽器未開機）；
（黃閃）：表示受控器開通、手機信號屏蔽器工作異常（屏蔽器故障或損壞）；
（棕閃）：表示集中控制器無法與受控器形成通訊；
（黑閃）：表示該點位受控器已停止使用（在全開/全關時“停用”無作用）；
開關控制、靈活分組
全開、全關
通過主控軟件上的“全開”、“全關”快捷按鈕快速對用戶單位里的所有手機信號屏蔽器進行開通或者關閉。
分組（分樓棟、分區域）控制
通過選擇組織結構圖（電子地圖）的相應分組進行有選擇性的部分區域的開、關控制。
點對點開、關
通過選擇組織結構圖（電子地圖）上的具體手機信號屏蔽器的點位進行開、關控制或者查詢，以實現精確的點對點控制。
手動查詢、自動查詢，故障屏蔽器報警
手動查詢
點擊執行系統的“狀態查詢”功能，系統會將系統下屬的所有手機信號屏蔽器的工作狀態查詢一遍，查詢完畢管理人員隨即可以了解所有手機信號屏蔽器的真實工作狀態及故障與否。
也能針對某一分組（分區域）或者具體某一個手機信號屏蔽點位進行查詢。
自動查詢、故障報警
手機屏蔽網智能管理系統在啟用了自動查詢、自動報警功能后，系統會在選定的時間周期里、定期將全套系統中的所有手機信號屏蔽器逐個查詢一遍（也可以指定分組或指定目標點位進行重點查詢），遇到工作異常（屏蔽器發生故障不能正常工作）的手機信號屏蔽器，在查詢完畢后會自動彈出報警窗口、將工作異常的手機信號屏蔽器的情況詳細顯示出來。彈出報警窗口的同時會提供聲音報警、提醒周邊的管理人員及時前往查看。
每次自動查詢后的結果（所有工作正常及異常的手機信號屏蔽器）都將如實逐一的記錄在系統日志里，系統管理人員隨時可以篩選查看過往的查詢紀錄及故障紀錄。

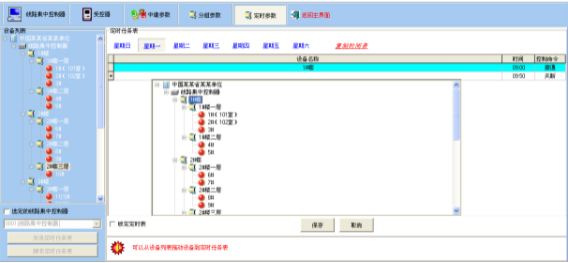

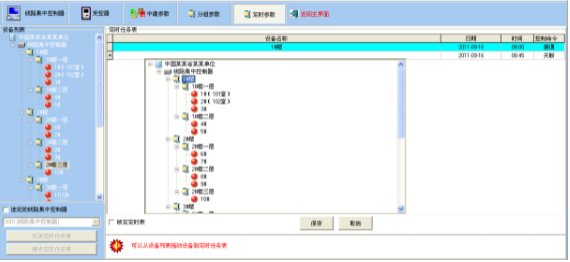

定時控制
按天定時
按天定時就是日定時，即只需設定一天24小時內的若干條定時計劃指令，整套系統在啟動定時計劃后，每天都會自動執行這一份“日定時計劃表”。
系統可以按照預設好的“定時計劃表”在無人值守的情況下自動實現對各個手機信號屏蔽器的遠程控制。使各個手機信號屏蔽器按時按點的執行“定時計劃列表”預先設定好的開關指令。

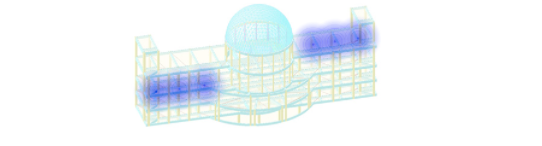

以學校為例：
學校用戶可以將上、下課的起止時間錄入進“定時計劃表”，這樣就可以做到讓整個校園手機屏蔽系統與學校的打鈴同步：
n 上課鈴響后、教學區域的手機信號屏蔽器開啟，教學區域內手機都將被屏蔽；
n 下課鈴響后、教學區域的手機信號屏蔽器關閉，教學區域內手機都將恢復正常、課間休息的時間段內學生可以正常使用手機接打電話或者收發短信；
n 如果宿舍區也安裝了手機信號屏蔽點位的話，宿舍區熄燈時屏蔽器同時開啟運行（比如可以設定為宿舍區每晚僅開啟2個小時），以確保學生熄燈后不會因使用手機影響休息和睡眠；
熟練運用好“定時計劃表”可以做到讓整個手機信號屏蔽系統比較人性化的運行，讓全套手機屏蔽系統僅在需要屏蔽時進行針對手機信號的屏蔽，在非教學時間中，如課間休息、午間休息、下午課后與晚自習之間的休息時間段里等，整套屏蔽系統都處于非屏蔽狀態、不影響師生對于手機的正常使用。
“定時計劃表”可以生成為多個文件，任意調用，比如可以依據夏令時或者冬令時，讓手機信號屏蔽系統執行不同的定時計劃。
按周定時

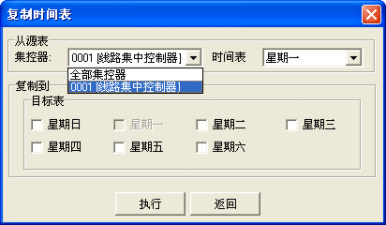

按星期定時就是周定時，可以依據從星期一到星期日分別編排不同的定時計劃表，每周循環一遍。
一周七天的定時計劃表可以設置成部分天數相同，也可以設置成每一天都不相同。
脫機定時
考慮到節能環保及真正做到無人值守的狀態下能確保本套手機屏蔽網智能管理系統的運行，本套系統具備了“脫機定時”功能，它是以線路集中控制器的內置時鐘來啟動定時計劃，是脫離主控軟件和計算機方式下運行的，也就是無需啟動主控電腦和系統主控軟件，完全由線路集中控制器來實現定時計劃任務。啟此功能只需將預設好的定時計劃“下發”給集中控制器即可，定時計劃表包括“按天定時”和“按周定時”兩種定時方式。
狀態瀏覽

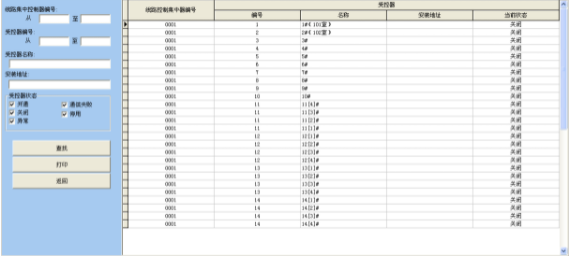

如果使用單位的手機信號屏蔽器的點位數量過多、在主控軟件主界面上不能單屏幕全部顯示出來時，管理人員可以選擇使用“狀態瀏覽”功能，通過篩選條件的設定來查看想要獲知的選定手機信號屏蔽點位的狀態信息。

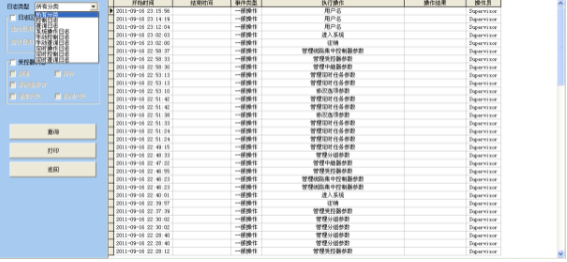

日志查詢
從軟件初裝使用起，主控軟件將會記錄下本系統的任何一步操作并自動記錄于日志中，日志內容包括軟件的每一步設置、修改，不同權限的管理人員登錄管理、操作的每一個步驟，以及對于系統中各個操作指令（手動操作和自動執行的都包括在內）的執行過程和執行結果等。
用戶可以在日志查詢界面的左側選擇各種查詢條件的組合，包括“日志類型”，“日期區間”及“受控器狀態”等：
用戶通過不同的查詢條件組合，可以篩選出自己最想查詢的日志內容。

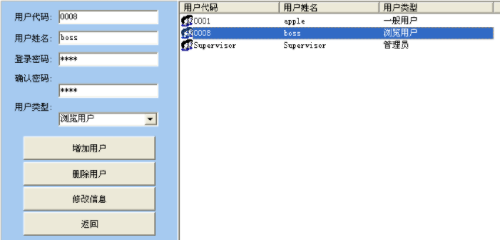

多級管理權限
系統主控軟件的權限分為三種：管理員、一般用戶、瀏覽用戶。
管理員
管理具備對于主控軟件的一切管理和操作權限，包括：
n 編排軟件中的組織結構圖；
n 增減各個手機信號屏蔽器的點位、修改各點位標注名稱；
n 手動開關各個手機信號屏蔽點位；
n 對其它用戶名的增減、修改；
n 設置定時計劃表；
n 設置定時查詢；手動查詢
n 狀態瀏覽；
n 日志查詢；
一般用戶
n 一般用戶的權限包括：
n 手動開關各個手機信號屏蔽點位；
n 手動查詢；
n 修改自己的登錄口令；
n 狀態瀏覽；
n 日志查詢；
瀏覽用戶
n 瀏覽用戶的權限包括：
n 手動查詢；
n 修改自己的登錄口令；
中英雙語、可拓展其它語種
系統默認的語種包括“English”和“簡體中文”，如需要其它語言的支持、可拓展增加新的語言包。
個性圖標
軟件中共包括七種個性圖標（左邊是單路的受控器、右邊是一拖四的受控器），其中五種色燈閃爍的個性圖標可以表示工作狀態、另外還有兩種個性圖標是表達層級關系的：
表示受控器開通、屏蔽器開通且屏蔽器工作正常；
表示受控器關閉、屏蔽器無供電（屏蔽器未開機）；
表示受控器開通、屏蔽器工作異常（屏蔽器故障或損壞）；
表示集中控制器無法與受控器通訊（受控器斷電或者線路傳輸故障）；
表示該點位處于停用狀態、暫不受系統控制（在全開/全關時“停用”無作用）；
：表示層級關系，特指集中控制器這一層級；
：表示層級關系，可以用來代表多個層級或者組別；
上述七種個性圖標中，除線路集中控制器的個性圖標不能自行更換，其它的六種個性圖標都是軟件自帶的默認圖標，用戶可以在“受控器設置”和“分數參數設置”里分別進行更換成自己心儀的個性圖標。個性圖標的存放目錄為：“軟件安裝目錄/photo/”。在制作自己心儀的個性圖標時請注意圖標尺寸應為：92*92，圖標的圖片格式為：jpg。

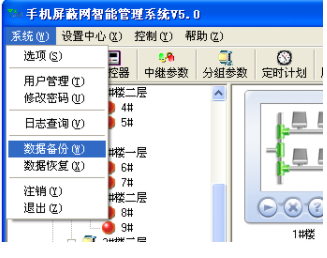

數據備份、恢復
更換主控計算機或者重新安裝系統主控軟件時，針對相同版本（注意軟件版本的出版時間）可以使用“數據備份、恢復”功能，方便且快捷的恢復當前軟件各項參數的設置，避免了新裝軟件需要重新錄入。
