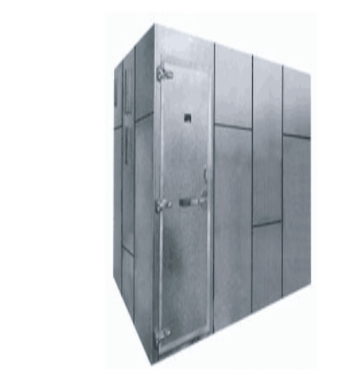

一、電磁屏蔽室簡介
電磁屏蔽室是電磁兼容（EMC）領域的重要內容，電磁屏蔽室就是一個鋼板房子，冷軋鋼板是其主體屏蔽材料。包括六面殼體、門、窗等一般房屋要素，只是要求嚴密的電磁密封性能，并對所有進出管線作相應屏蔽處理，進而阻斷電磁輻射出入。電磁屏蔽室有鋼板拼裝式、鋼板焊接式、鋼板直貼式及銅網式四大類。拼裝式為厚度1.5㎜鋼板模塊拼裝而成，生產、安裝工藝較簡單，適用于小面積、屏蔽效能要求一般的工程?？刹鹦兑平?，但移建后屏蔽效能明顯降低。鋼板焊接式屏蔽室采用2～3㎜冷軋鋼板與龍骨框架焊接而成，屏蔽效能高，適應各種規格尺寸，是電磁屏蔽室的主要形式。直貼式和銅網式用于屏蔽效能要求較低的簡易工程。
二、電磁屏蔽室遵循的相關國家及行業標準規范
（一）工程設計遵循的相關國家及行業標準規范：
1、國標GB50174-93《電子計算機房設計規范》
2、國標GB30003-93《電子計算機機房施工及驗收規范》
3、國標GBT16-87《建筑內部裝修設計防火規范》
4、國標《電磁屏蔽室工程施工及驗收規范》
5、國標GB6650-86《計算機機房活動地板技術要求》
6、國標GBJ32-82《電氣裝置安全工程施工及驗收規范》
7、國標GBJ19-87《采暖通風與空氣調節設計規范》
8、YD/T754-95《通訊機房靜電防護通則》
9、GB8702-88《電磁輻射防護規則》
10、GB-12190《高性能屏蔽室屏蔽效能的測量方法》
11、《中華人民共和國計算機信息系統安全保護條例》
（二）屏蔽室屏蔽效能：
模擬干擾源置于室外時，屏蔽室由安放前后的電場強度，磁場強度或功率之比。
磁 場 14KHz — 450KHz ≥70dB 500KHz — 20MHz ≥90dB
平面波 50MHz ——1GHz ≥100dB
微 波 1GHz——10GHz ≥100dB
三、電磁屏蔽室的主要功能：
（一）隔離外界電磁干擾，保證室內電子、電氣設備正常工作。特別是在電子元件、電器設備的計量、測試工作中，利用電磁屏蔽室（或暗室）模擬理想電磁環境，提高檢測結果的準確度。
（二）阻斷室內電磁輻射向外界擴散。強烈的電磁輻射源應予以屏蔽隔離，防止干擾其他電子、電氣設備正常工作甚至損害工作人員身體健康。
（三）防止電子通信設備信息泄漏，確保信息安全。電子通信信號會以電磁輻射的形式向外界傳播（即TEMPEST現象），敵方利用監測設備即可進行截獲還原。電磁屏蔽室是確保信息安全的有效措施。
（四）軍事指揮通信要素必須具備抵御敵方電磁干擾的能力，在遭到電磁干擾攻擊甚至核爆炸等極端情況下，結合其他防護要素，保護電子通信設備不受毀損、正常工作。電磁脈沖防護室就是在電磁屏蔽室的基礎上，結合軍事領域電磁脈沖防護的特殊要求研制開發的特殊產品。
四、屏蔽的基本分類
（一）靜電屏蔽
靜電屏蔽防止靜電耦合干擾，是指對靜電場的屏蔽，即利用低電阻率導體材料做成容器，把電力線限制在容器內部，也可以使外部電力線進不到容器內部。在靜電屏蔽時，屏蔽導體必須接地，屏蔽體和接地線都是具有良好導電性能的金屬材料。
（二）電磁屏蔽
電磁屏蔽防止高平電磁波干擾，用于抑制噪聲源和敏感設備距離較遠時通過電磁場耦合產生的干擾。電磁屏蔽必須同時屏蔽電場和磁場，通常采用低電阻率的導體材料?？臻g電磁波在射入到金屬體表面時會產生反射損耗和吸收損耗，使電磁能量被大大衰減，從而達到屏蔽的目的。在電磁屏蔽時，屏蔽體本身可以不接地，但為了避免發生靜電耦合，所以電磁屏蔽導體一般也做接地處理。
（三）磁屏蔽
磁屏蔽是防止低頻的磁場感應，屏蔽較困難，通常采用高導磁率和低電阻率的金屬材料構成具有一定厚度的殼體，以便將磁力線限制在磁阻小的屏蔽體內部，防止磁場的擴散，這就是磁屏蔽的基本原理。與電磁屏蔽類似，在磁屏蔽時，屏蔽體是否接地不影響屏蔽效能，實際結構為了防止靜電感應，屏蔽體一般都接機殼(安全接地)。
五、電磁屏蔽室用途可以分為三大類
第一類用于保證信息安全,防止室內處理敏感信息的電子設備,由于電磁輻射引起泄密。典型應用有網絡計算機機房、超級計算機機房、機要辦公場所、涉密會議室等。
第二類用于營造滿足特定電磁場要求的室內環境,是把環境中的電磁干擾衰減到可以接受的程度。典型應用有電鏡機房、電磁兼容試驗室、PIM測試暗室、天線測試暗室、RCS測試暗室、仿真測試暗室、高壓測試室、強輻射場所中的辦公室等。
第三類用于隔離強輻射設備,避免對環境造成電磁污染。典型應用有高輻射工科醫設備的防護室、變電站屏蔽室等。
六、屏蔽室的種類不同，可以分為以下7類：

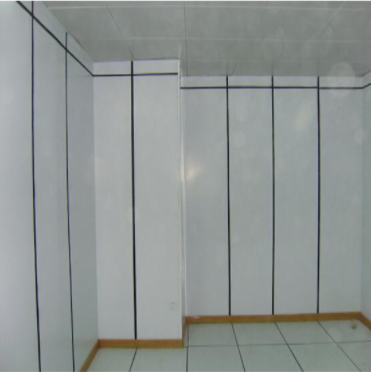

（一）焊接式屏蔽室
應用范圍:機關核心部門的信息保密；國防安全、EMC測試試驗、雷達導航、郵電通信、科研院所以及工商企業涉及信息技術保密等領域。
結構組成：
1.屏蔽殼體：采用厚度為1.5～3mm的鋼板經裁剪、折彎成型制作單元模塊，經熔焊工藝連續焊接，鋼板雙面作防腐蝕處理，殼體底部與地面絕緣空間隔離，室內地面采用防靜電全鋼地板。其特點是：使用壽命長、效能好、抗泄漏性能好。
2.屏蔽門：標準規格：2.0*1.0米；1.9*0.9米；1.8*0.8米。特殊尺寸可按用戶要求定制。
3.波導窗：蜂窩型波導通風窗，規格300mm×300mm；300mm×600mm
4.電源濾波器：15A～200A（220V/380V）
5.電話濾波器：按電話數量配置
6.消防系統：消防信號濾波器
7.監控系統：監控濾波器
8.空調屏蔽系統：按用戶使用的空調型號作相應屏蔽處理
9.屏蔽接線口：按信號接口規格配置
10.接地裝置：接地小于1歐姆
11.室內裝飾：環保材料、普通或豪華型裝飾
12.其它：.視用戶機房不同使用要求可增減相應的機房配置

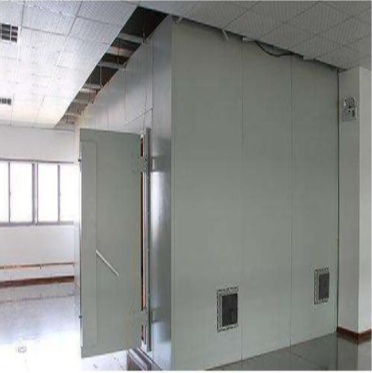

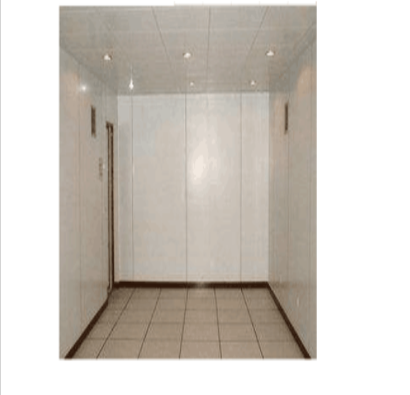

（二)拼接式屏蔽室
應用范圍：信息保密，抗電磁干擾，儀器或電子產品檢測，試驗等領域。
屏蔽室結構組成:
1. 殼體：采用1.5mm冷軋板經專用模具折邊、沖孔制作單元模塊，鋼板整體鍍鋅，現場拼裝，自支撐結構，外墻面靜電噴塑，六面殼體對地面絕緣處理，單元大件板塊間采用M8鍍鋅鏍銓夾入導電襯組裝。其特點：重復拆裝工藝性強，安裝便捷、性能穩定，能有效地防止外界電磁場的干擾和電子信息泄密。
2. 屏蔽門：高性能手動帶鎖緊機構，門洞尺寸：1.8×0.8米、1.9*0.9米、2.0*1.0米
3. 波導窗：蜂窩型波導通風窗，規格300mm×300mm，300mm×600mm
4. 濾波器：電源濾波器，電話、消防信號、監控、空調信號等濾波器
5. 室內電氣：設有配電箱，照明，以及電源插座
6. 室內裝潢：普通型：頂、墻面采用環保型PVC塑扣板；地面采用復合地板，中檔型：頂部采用微孔板，墻面鋁塑板，地面防靜電高架地板 ，高檔型：沖孔天花板，進口鋁扣板、雙面彩鋼板，全鋼防靜電地板
7. 其他：按用戶需求可調整屏蔽室的相關配置

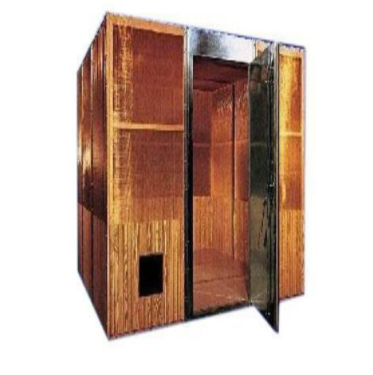

（三）銅網式屏蔽室
產品特點： 機房自身重量輕，安裝快，電磁密封性可靠，拆組裝工藝性強，同時能滿足室內通風、采光的需求，另外，能減輕你制作成本的投入，達到同樣的使用效果。
制造工藝：
銅網屏蔽室：四面墻體和頂部采用雙層銅網作屏蔽層，地面屏蔽層采0.5mm鍍鋅鋼板制作。
屏蔽體底部與地面間作絕緣防潮處理。
屏蔽層制作單元模塊型，每一單元采用優質木料（或鍍鋅金屬型材）作支撐 框架。拼裝采用M8鍍鋅螺栓夾人墊片拴緊固定。
屏蔽門與屏蔽層的四周接觸縫隙采用鈹青銅簧片電磁密封方式制作。
屏蔽室內工作、照明電源均需通過屏蔽室專用濾波器接入。
特殊結構可按用戶要求制作。

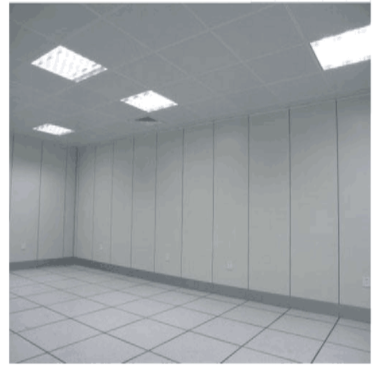

（四）鋼板直貼式屏蔽室
制造工藝：
殼體：屏蔽層由0.5～1.5mm鍍鋅鐵板中間內襯9mm中密度板制成單元模塊，模塊板之間的縫隙采用錫焊搭接處理，機房底部與地面作防潮絕緣處理。
屏蔽體由龍骨架（木質或金屬材料）支撐，龍骨架與墻體絕緣處理。
屏蔽門：手動鎖緊屏蔽門，規格1.9*0.9M?？筛鶕?jù)客戶要求定制規格
通風波導窗：按屏蔽室規格配置蜂窩型通風波導窗，尺寸為300×300mm；300×600mm
其它：電源濾波器、室內電氣、室內裝修、屏蔽觀察窗等。
（五）核磁共振屏蔽室
應用領域：

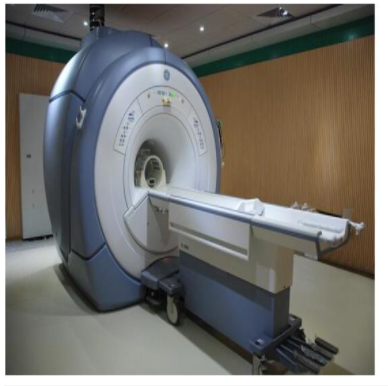

MRI型屏蔽室適用于永磁和超導核磁共振設備的射頻屏蔽、核磁共振掃描成像儀(MRI)，防止外界電磁場干擾MRI正常工作以及和MRI產生的磁場泄漏至外場干擾其它設備正常工作的場所。
根據用戶需要，可設計磁場屏蔽和射頻屏蔽雙重功能的屏蔽室。
制造工藝：
1、結構：MRI型屏蔽室設計有拼裝式和焊接式兩種結構。
2、焊接工藝：0.5mm紫銅板作射頻屏蔽層，焊接采用氬弧焊或銅焊，高導磁率鋼板作磁屏蔽層，焊接采用CO2氣體保護焊。
3、龍骨架支撐采用鋁合金，并與墻體間作絕緣處理。手動鎖緊屏蔽門屏蔽門，可拆卸式鈹青傳指型銅簧片。
4、高性能屏蔽觀察窗雙層銅網經特殊工藝制作，透光率好。
5、其它：電源濾波器、信號轉接板，空氣供應及通風系統的屏蔽接口處理、同軸連接器、光纖轉接盒、醫療氣體波導接口、氣體滅火截止波導管、心電監護系統接口或其它醫療設備接口以及室內照明。

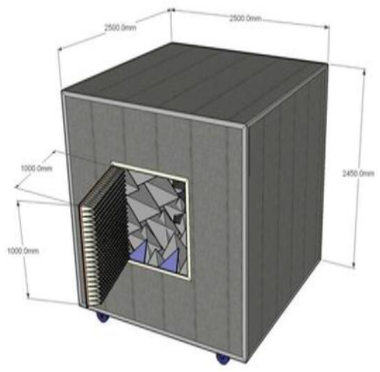

（六）電波暗室
性能指標 :
1、 屏蔽效能：10KHz-18GHz(40GHz)，屏蔽效能按用戶需要定。
2、 地面絕緣：絕緣電阻不小于2MΩ。
3、 地線電阻：單點接地，接地電阻不大于1Ω。
4、 暗室性能：
場衰減偏差：±4dB 頻率 30MHz-18GHz(40GHz) ANSIC63.4-1992場均勻性：0-6dB 頻率26MHz-18GHz(40GHz) IEC61000-4-3
均勻域：尺寸為1.5x1.5m的垂直平面(離地0.8m)。
應用領域:

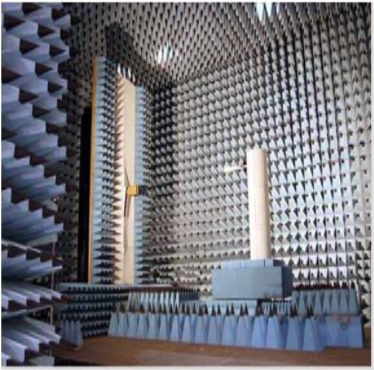

用于輻射無線電騷擾（EMI）測量和輻射敏感度（EMS）測量，電波暗室的尺寸和射頻吸波材料的選用主要由受試設備（EUT）的外形尺寸和測試要求確定。適用于10KHz―40GHz頻率范圍內進行各種無線電接收和發射的試驗及各種高靈敏度精密儀器的測量和計量。
電波暗室由拼裝式電磁屏蔽室（包括屏蔽門、濾波與隔離、接地裝置、通風波導、消防報警系統），室內配電系統，監控系統、轉臺、天線、吸波材料等部分組成。
射頻吸波材料：
（A）單層鐵氧體片，工作頻率范圍30MHz-1000MHz
（B）錐形含碳海棉吸波材料，頻率范圍：30MHz-18GHz
產品特點：
屏蔽機房內五面貼吸波材料，更有效地抵抗電磁干擾。
（七）微波暗室
屏蔽微波暗室滿足14KHz－20GHz頻段的EMC測試要求，適用于電磁兼容測試。
制造工藝
微波暗室由電磁屏蔽室、濾波與隔離、接地裝置、通風波導、消防報警系統、室內配電系統、監控系統、吸波材料、測試設備等部分組成。
根據使用需要，微波暗室也可以不屏蔽，把吸波材料直接粘貼于建筑物的普通墻壁上。在其六面粘貼吸波材料，模擬自由空間傳播環境。
七、屏蔽機房由哪些材料組成 ：
屏蔽機房由屏蔽殼體、屏蔽門、電源濾波器、電話濾波器、信號濾波器、通風波導和截止波導管等組成。
（一）屏蔽殼體
電磁屏蔽數據中心機房采用冷軋鋼板焊接式結構。屏蔽殼體骨架用優質槽鋼、方鋼和型鋼焊成網格，地面、墻面和頂部分別用厚度2~2.5mm的優質冷軋鋼板焊接而成。具有很高的強度和剛性，完全能起到物理防護和電磁防護的作用。
（二）屏蔽門
屏蔽室性能的好壞，其主要因素取決于是否有一個高性能的屏蔽門，屏蔽門是通過利用簧片與門板上的“刀”壓接，從而使泄漏的電磁波的路徑增大，達到防漏的要求。
（三）電源濾波器
濾波就是利用器件的頻譜特性，控制有害干擾的流向或吸收干擾以達到控制干擾的目的。濾波技術是抑制傳導干擾的主要手段之一，也是提高電子設備抗傳導干擾能力的重要措施。
（四）通風波導
通過計算風量，選擇通風波導面積和數量，在屏蔽殼體上安裝六角蜂窩狀的通風波導窗。通風波導窗是按照微波理論(截止波導)及嚴格工藝，用模具制成六角蜂窩狀截止波導管通過真空鉛焊接構成。
使用頻率：10kHz～10GHz
屏蔽效能：100dB
（五）截止波導
f=17.5/d
式中：f—截止頻率。
d—圓波導管內的直徑。
對綜合布線系統采用光纜進入屏蔽機房的方式，光纜通過波導管進入屏蔽機房，其波導管的長度L大于6d。在屏蔽機房通過光端機,將電信號變成光信號,再將光纖穿過截止波導管，在屏蔽機房外將光信號變成電信號。
八、屏蔽室的殼體及關鍵部件
（一）屏蔽機房殼體
1.屏蔽機房殼體外形尺寸：按機房實際測量大小為準。
2.電磁屏蔽殼體的結構形式及工藝要求：電磁屏蔽殼體選用2-3毫米優質
冷軋板，經過專業設備及人員加工成標準模塊拼接而成。內部進行防電磁波泄漏檢查、防潮、防腐防銹處理。
3.電磁屏蔽殼體的結構應盡可能確保機房內徑高度、實用空間。一般裝修
好的凈高為2.6米
（二）屏蔽門
1.采用半自動密碼屏蔽門，開關輕巧方便且安全性高，便于日常維護。
2.屏蔽門的電磁密封方式：簧片采用高級青銅彈簧片，經真空熱處理，具有較好的彈性及耐磨性，長期使用，仍能滿足原設計性能指標求。簧片采 用可拆卸式結構，如局部有損壞極易更換，無需專業人員維修。
3.屏蔽門框采用銅墻鐵壁框，門板與簧片接觸部分采用同一種材料，在接
觸面上不會產生電腐蝕，能長期保證可靠屏蔽性能/
4.門能實現電動、手動開關功能。
5.屏蔽門配備高標準密碼控制系統，做到安全保密、運轉可靠、耐久。
（三）通風波導窗
屏蔽通風窗通常做成截止波導形式，其插入衰減應與屏蔽室指標一致波導窗由多個小波導組成的波導束，小波導截面形狀為六角行
（四）空調和新風系統
考慮到機房工作人員長期在室內工作，配備新風，抗靜電和除濕系統。便于機房內設備散熱，機房工作環境寧靜、清新、舒適。溫度、濕度、噪音、防塵、抗靜電等環境條件和技術指標。
（五）屏蔽機房消防報警系統
為確保機房內設備安全，機房內需引入大樓氣體消防系統，消防主管道采用消防法蘭對接后進入屏蔽機房，防火探測和滅火系統按《火災自動報警系統設計規范》（GB50166-98）等標準設計、安裝、施工和驗收。系統設置煙感探頭及紅外聲光報警器，對屏蔽機房內煙感受探頭，溫感探頭及報警系統信號都需進行屏蔽處理，并且符合要求?，F(xiàn)場考察確定安裝數量。
九、屏蔽機房具體實施
（一）裝修材料的選用
在選用裝修材料方面，要充分考慮現有機房布局、裝修風格，要以相關標準要求或建議的材質為主，做到與現有機房統一、協調，并充分考慮環保因素，保證環境檢測達標，有利于工作人員的自身健康。并且相關材料全部選用防火難燃產品。
（二）吊頂工程
機房改造部分的室內天花應具有防火、防水、吸音、耐腐蝕、干濕變化不變形、不起塵、不吸塵、易清洗等功能并且要美觀。裝修處理方式采用螺桿吊頂形式，天花材料采用全鋁噴塑微孔天花板，色調必須與原機房室內天花相一致，具體參數如下：
規格：600×600mm，
厚度δ≥0.8mm，
盡量做到色調柔和，不產生眩光、防火、防潮、易清潔、吸音。
吊頂應該具有一定的承載能力，應能夠承受住全部安裝設備的重量。
（三）墻面
機房墻面進行清理后再安裝輕鋼龍骨，輕鋼龍骨內填防火隔熱巖棉，輕鋼龍骨上石膏板基層，基層板上為防靜電高強度彩鋼板，配以燈光照明效果，點綴出機房的高貴與大方。
（四）地面工程
地面采用防靜電架空地板，地板架空高度300mm，以利于精密空調下送風。
改造區域在安裝地板前，要求清理原地面，同時，需要在地面刷環氧聚氨脂漆，避免機房在今后的運行過程中產生灰塵，影響計算機系統的正常運行。在下送風空調的區域必須敷設橡塑保溫棉，厚度規格不小于20mm，為了保證可靠，要求做到接頭、接縫處連接密實，地板支架處雙層保護。
（五）機房完工
十：總結
